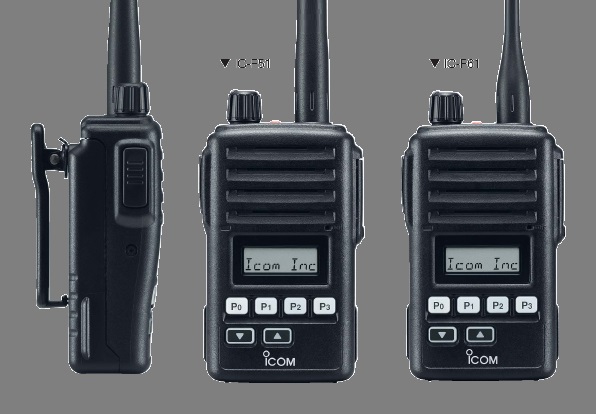

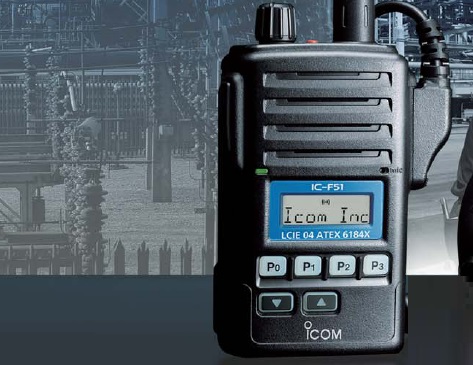

一：ICOM IC-F51/F61相關方面介紹
    ICOM-F51/F61是日本ICOM株式會社推出的防水防暴對講機，除具有ICOM公司自身推出的BIIS信令系統外，還具有2音頻，5音頻等多種信令功能。隨著ICOM和Vertex Standard品牌及知名度的提升，在歐洲等一直流行的2/5音信令以其傳輸快捷，控制功能豐富正越來越受到人們的重視，并已經開發出遠程控制和相關設備互聯等多種實用功能。

二 用戶需求反饋
    許多用戶反映ICOM-F51/F61對講機外觀小巧，面板按鍵設計簡潔，更具化，且鋰電池容量大，很適合于對環境要求苛刻的大型油田，化工和港口單位使用。但目前現狀是頻率資源很緊張，而大企業部門繁多，各部門間在相對有限的頻率范圍內佳的通訊方式是各部門相互獨立通訊，不受其他部門無關信息干擾，同時若需要時也能實現一呼百應。源于這方面的大量需求，快速方便的選呼，組呼的通訊模式再次成為相關單位的選擇。

三 選呼信令的選擇
    上世紀90年代，大部分對講機采用DTMF(雙音多頻)信令方式進行選呼，需配DTMF 編解碼選件。如今也還有部分在應用，功能相對單一，傳輸速度一般。

    目前，大部分電臺也都無標配DTMF解碼電路，同樣無法實現DTMF選呼。隨著用戶對信息多樣化和快速傳輸的要求，大部分對講機都已經標配了歐洲一直流行的5 音信令系統，并以其豐富的功能和快捷的傳輸速度受到廣大用戶的青睞，大有成為時尚之勢。

四 ICOM-F51/F61選呼功能的設置
    5音信令是模擬機中較和廣泛采用的信令方式，但由于其設置涉及多個相關參數和的按鍵設置，眾多用戶感到無從下手。

    根據用戶的實際需求，下面就以ICOM-F51/F61為例進行5音選呼功能的設置。

    1 首先用寫頻線連接好對講機與計算機串口（如COM1） ,在計算機上安裝CS-F50并打開該軟件如下圖所示。打開對講機，點擊屏幕上的讀鍵上傳對講機參數.

    2.在MODEL下選擇PMR 模式，依提示點擊確定。 在信道CH1-1 中寫入所需的接收，發射頻率（如455.125）,如上圖所示;在PMR/COMMON/SET MODE/SQL LEVEL下設定為 85 ,同時在相應信道的各項參數中選擇如下選項 ，其他項默認。
PWR SAVE :OFF; CH MUTE:  SGL; SWITCH ACTION/CALL:AUD;
        5 TONE SIGNALING/FORM：EEA; STD:2;ID:1;POS:BTM.；RX C.NO:12.
   3 5TONE RX CODE CH 設置
    在下圖 CH1 中寫入本機的號碼（如12345）；CH2—CH8寫入所在的群呼號或組呼號（如88888）。其它如圖示。

    4 TX CODE CH 設置
    在下圖TX CODE CH1—CH32 中分別寫入要呼叫的對講機的號碼（如12346-12349等），其它如圖示。

    5.的按鍵設置
    如下所示，CALL為呼叫鍵, 在選擇好呼叫臺號碼后按此鍵可發出呼叫；TX CODE ENTER為發射號碼編輯鍵，配合其它鍵設定要呼叫的號碼；TX CODE SELECT為發碼信道中預定號碼的選擇鍵。

    6.通過如上設置本機呼號為12345 群呼號碼為88888 。其它機子只需更改以上寫頻部分的5TONE RX CODE CH 設置中CH1的號碼到相應對講機的呼號，寫入即可。使用者通過面板的P1,P2 及相應鍵的配合選擇要呼叫號碼并通過P0呼叫按鍵即可實現選呼功能。

五 總結及其它
    ICOM-F51/F61作為防水防暴應用的機型之一，以上只是F51/F61眾多應用功能的基本應用之一，也是5音信令應用的冰山一角。相信隨著人們對通訊設備多功能化的需求和對5音信令的認可，必將開辟出更多的附加功能和更廣闊的應用領域。

曹萬朝
2009．06 29
